LCD

Jūsų profesionalus LCD gamintojas!

Įkurta 2012 m., „Shenzhen Enrich Electronics Co., Ltd“ yra išmaniųjų terminalų LCD ekranų, integruojančių mokslinius tyrimus ir plėtrą, projektavimą, gamybą, pardavimą ir aptarnavimą, gamintoja ir sprendimų tiekėja. Esame įsipareigoję gaminti vienspalvį LCD ekraną, apimantį segmentinį LCD, grafinį LCD ir spalvotą TFT LCD, OLED ekraną.

Kodėl verta rinktis mus

Tinkinimo paslauga

Siūlome labai individualizuotas pritaikymo paslaugas, kruopščiai kurdami ir pritaikydami kiekvieną gaminį, kad jis atitiktų konkrečius klientų poreikius, užtikrinant, kad kiekviena prekė atitiktų jų unikalius poreikius.

Kokybės kontrolė

Įdiegėme griežtą kokybės kontrolės sistemą, pagal kurią visi produktai prieš išsiunčiant yra kelis kartus griežtai tikrinami ir senėjimo bandymai, siekiant užtikrinti, kad jie yra stabilūs, patikimi ir atitinka pramonės standartus.

Pažangi įranga

Mūsų įmonė aprūpinta moderniausia gamybos įranga ir erdvia gamybos erdve, kurioje yra 9 COG sujungimo linijos, 8 LCD modulių surinkimo linijos, 10 foninio apšvietimo surinkimo linijų, 6 COB sujungimo linijos, 10 automatinių TFT modulių gamybos linijų, 8 automatinės poliarizatorių gamybos linijos, bei 1 SMT gamybos linija, užtikrinanti efektyvius ir kokybiškus gamybos procesus.

Profesionali komanda

Turime patyrusią inžinierių komandą, turinčią didelę įvairių sričių patirtį ir technines galimybes, galinčią teikti profesionalias technines konsultacijas ir visapusiškus sprendimus įvairių pramonės šakų klientams.

Namuose 12 3 4 5 6 7 Paskutinis puslapis 1/20

LCD tinkinimo parinktys

● LCD modulis
Savybės:Ryškumas, storis, vaizdo skiriamoji geba, aktyvi ekrano sritis, energijos suvartojimas
Išorinis rėmas:Terminalo aušinimo medžiaga, konstrukcija ir montavimas

● Sąsaja
Sąsajos tipas:MCU, SPI, RGB, MIPI, EDP, LVDS
Kitos funkcijos:Smeigtuko numeris, dydis, ilgis

● Jutiklinis ekranas
Jutiklinio ekrano tipas:Talpinis ir varžinis jutiklinis ekranas
Lietimo funkcija:Vieno prisilietimo, kelių palietimų

● Dengiamasis stiklas
Savybės:Storis, kietumas
Paviršiaus apdaila:Juodos spalvos kosmetika, apsauganti nuo pirštų atspaudų, antibakterinė, akinanti

● Valdiklio plokštė
Sąsajos dangtis:RGB į MIPI, HDMI; LVDS į HDMI; MIPI į HDMI
Savybės:Dydis, maketavimas, prailgintos temperatūros danga
Funkcijos:Palaikomos skiriamosios gebos ir prievadai

● Kiti
Kabeliai, jungtys ir kiti komponentai, tinkami jūsų poreikiams

LCD techniniai duomenys

Elektrinės charakteristikos

Prekė	Simbolis	Būklė.	Min	Tip	Maks	Vienetas
Maitinimo įtampa LCD	VDD-VO	Ta=0 laipsnis , Ta=25 laipsnis , Ta=50 laipsnis		4.5		V
Įvesties aukšta įtampa	ŽIV		2.2		VDD	V
Įvesties žema įtampa	VIL		0.3		0.6	V
Aukšta išėjimo įtampa	VOH		2.4			V
Išėjimo žema įtampa	VOL				0.4	V
Tiekimo srovė	IDD	VDD=5V		2.0	4.0	mA

Mechaninės charakteristikos

Prekė	Matmenys	Vienetas
LCD dydis	80 x 36	mm
Apžiūros zona	64 x 16	mm
Taško dydis	0.55 x 0.66	mm
Taškų žingsnis	0.60 x 0.70	mm
Simbolio dydis	2.96 x 5.56	mm
Charakterio aukštis	3.55 x 5.94	mm
LCD storis	9.5	mm

Absoliučiai didžiausi įvertinimai

Prekė	Simbolis	Min	Tip	Maks	Vienetai
Darbinė temp.	Į viršų	0		+50	laipsnį
Laikymo temp.	Tst	-20		+70	laipsnį
Įvesties įtampa	Aš	Vss		Vdd	V
Logikos maitinimo įtampa	Vdd-Vss	2.7	5.0	5.5	V
Maitinimo įtampa LCD	Vdd-Vo	3.0		13.0	V

Sąsajos kaiščių jungtys

Smeigtuko Nr	Simbolis	Lygis	Funkcija
1	Vss		GND(0V)
2	Vdd		Vcc (+5V±5 %)
3	Vo		Reguliuoti kontrastą
4	RS	H/L	Registruotis Pasirinkite
5	R/W	H/L	Skaityti/Rašyti
6	E	H/L	Įjungti signalą
7	DB0	H/L	Duomenų bitas 0
8	DB1	H/L	1 duomenų bitas
9	DB2	H/L	2 duomenų bitas
10	DB3	H/L	3 duomenų bitas
11	DB4	H/L	4 duomenų bitas
12	DB5	H/L	5 duomenų bitas
13	DB6	H/L	6 duomenų bitas
14	DB7	H/L	7 duomenų bitas
15	NC		Neprisijungta
16	NC		Neprisijungta

Rodyti simbolio adreso kodą

Ekrano padėtis	1	2	3	4	5	6	7	8
DD RAM adresas – 1 eilutė	80	81	82	83	84	85	86	87
DD RAM adresas – 2 eilutė	C0	C1	C2	C3	C4	C5	C6	C7

Ekrano padėtis	9	10	11	12	13	14	15	16
DD RAM adresas – 1 eilutė	88	89	8A	8B	8C	8D	8E	8F
DD RAM adresas – 2 eilutė	C8	C9	CA	CB	CC	CD	CE	PLG

LCD tipai

LCD ekranai

LCD (skystųjų kristalų ekranas) yra plokščio ekrano tipas, kurio pagrindinė veikimo forma naudojami skystieji kristalai. Šviesos diodai turi daug ir įvairių naudojimo atvejų vartotojams ir įmonėms, nes juos dažniausiai galima rasti išmaniuosiuose telefonuose, televizoriuose, kompiuterių monitoriuose ir prietaisų skydeliuose.

Grafinis LCD

Grafinis LCD ekranas yra toks, kaip rodo jo pavadinimas. Šis LCD modulis gali rodyti vaizdus, raides ir skaičius, kurie generuojami naudojant kliento programinę įrangą. Taškinės matricos ekranai identifikuojami dviem skaičių rinkiniais.

Charakteris LCD

Simbolių LCD ekranas, kartais vadinamas raidiniu ir skaitmeniniu ekranu, yra su simbolių lentele, kurioje yra iš anksto įkeltos raidės, skaičiai ir skyrybos ženklai. Lentelėje dizaineris gali iškviesti prašomą simbolį, nurodydamas to simbolio numerį.

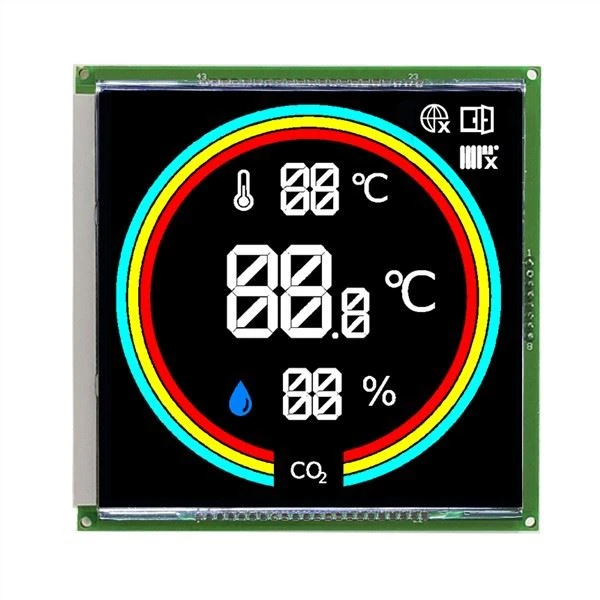

Segmentinis LCD

Segmentiniai skystųjų kristalų ekranai, dar vadinami statiniais arba tik stiklo ekranais, yra pagaminti iš dviejų ITO (indžio alavo oksido) stiklo gabalų, tarp kurių yra susuktas nematinis skystis. Statinis ekranas yra segmentinis ekranas su vienu kaiščiu kiekvienam segmentui.

LCD charakteristikos

Energijos efektyvumas
Viena iš pagrindinių LCD savybių yra jų energijos vartojimo efektyvumas. Skirtingai nuo tradicinių katodinių spindulių vamzdžių (CRT) monitorių, kuriems veikti reikia daug energijos, skystųjų kristalų ekranams reikia tik nedidelio elektros energijos kiekio. Šis efektyvumas atsiranda dėl to, kad skystųjų kristalų ekranas naudoja foninį apšvietimą skystiesiems kristalams apšviesti, o tai yra ryškus kontrastas su daug energijos sunaudojantiems elektronų pluoštams, kuriuos naudoja CRT.

Aukšta raiška ir kokybė
LCD ekranai siūlo didelės raiškos vaizdus ir aukščiausios kokybės vaizdus. Išskirtinis pikselių tankis užtikrina ryškius, aiškius vaizdus su ryškiomis spalvomis ir sukuria įtraukiančią žiūrėjimo patirtį. Kiekviename skystųjų kristalų ekrano pikselyje yra atskiri raudonos, žalios ir mėlynos spalvos (RGB) subpikseliai, kurie kartu sukuria visą spalvų spektrą.

Lengvas ir plonas
Skystųjų kristalų ekranai yra ypač lengvi ir ploni – tai savybė, kuri pakeitė skaitmeninių įrenginių dizainą. Plonas skystųjų kristalų ekranų profilis leidžia sukurti kompaktišką, nešiojamą dizainą, todėl jie idealiai tinka nešiojamiems įrenginiams, pvz., išmaniesiems telefonams ir planšetiniams kompiuteriams, taip pat didesniems ekranams, pvz., televizoriams ir kompiuterių monitoriams.

Ilgaamžiškumas
Skystųjų kristalų ekranai yra žinomi dėl savo patvarumo ir ilgaamžiškumo. Skirtingai nuo CRT ar plazminių ekranų, kurie laikui bėgant gali pablogėti, skystųjų kristalų ekranai išlaiko savo kokybę daugelį metų, dažnai išgyvendami ilgiau nei prietaisai, kuriuose jie yra sumontuoti.

Dydžių ir formų lankstumas
LCD technologija suteikia dydžių ir formų lankstumo, todėl ją galima pritaikyti įvairioms reikmėms. Nuo mažų skaitmeninių laikrodžių ekranų iki didžiulių televizorių ekranų LCD ekranus galima pritaikyti pagal beveik bet kokio dydžio reikalavimus.

LCD konstrukcija

Skystųjų kristalų ekranas yra pagamintas iš dviejų poliarizuoto stiklo dalių. Naudojami du elektrodai: teigiamas elektrodas ir neigiamas elektrodas.

Naudojant šiuos elektrodus skystųjų kristalų ekranui į skystųjų kristalų ekraną tiekiama išorinė įtampa, kurią sudaro indžio-alavo oksidas. Tarp dviejų stiklo lakštų įterpiamas 10–20 µm skystųjų kristalų sluoksnis.

Pakeitus poliarizaciją, šviesa gali būti perduodama arba neleidžiama.

LCD programos

Buitinė elektronika

Automobiliai

Medicinos prietaisai

Pramoninė automatika

Nešiojami prietaisai

Individualus LCD procesas

Prašome atsiųsti mums savo pradinį piešimo popierių, pavyzdžius ar nuotraukas; Jei neturite šios informacijos, praneškite man savo idėją.

Tada pateiksime sprendimą ir įvertinsime kainą. (Dydis neturės įtakos pasirinktiniams mokesčiams, bet turės įtakos vieneto kainai.)

Derėtis dėl techninių duomenų ir pateiksime tikslią kainą.

Jūs nustatote individualius mokesčius.

Mūsų inžinierius suprojektuoja LCD brėžinį, kad galėtumėte patvirtinti per 1-3 dienas.

Nauji pavyzdžiai bus baigti per 15-20 d.

Patvirtinus mėginius, nuoširdžiai sveikiname masinę gamybą.

Pakavimas

productcate-1-1

LCD gamybos proceso schema

Praturtinkite, palengvinkite LCD naudojimą

productcate-1-1

Sertifikatas

ENRICH ROHS sertifikatas LCD

ENRICH ROHS sertifikatas OLED

ENRICH ROHS sertifikatas TFT

ENRICH ISO9001 sertifikatas

DUK

Kl .: Kas yra skystųjų kristalų ekranas (LCD)?

A: LCD yra plokščiaekranio ekrano technologija, naudojama įvairiuose elektroniniuose įrenginiuose, pavyzdžiui, televizoriuose, kompiuterių monitoriuose, išmaniuosiuose telefonuose ir skaičiuotuvuose.

K: Kaip veikia LCD?

A: LCD susideda iš skystųjų kristalų sluoksnio, įterpto tarp dviejų skaidrių elektrodų. Įjungus elektros srovę, kristalai susilygiuoja, kad kontroliuotų per juos prasiskverbiančios šviesos kiekį, sukurdami vaizdą, kurį matote ekrane.

K: Kodėl LCD yra populiarūs?

A: LCD yra populiarūs, nes jie turi keletą privalumų. Jie yra ploni, lengvi, sunaudoja mažiau energijos, palyginti su senesnėmis ekrano technologijomis, ir gali sukurti ryškius ir ryškius vaizdus.

Kl .: Kokie yra pagrindiniai LCD komponentai?

A: Pagrindiniai LCD komponentai yra skystieji kristalai, foninis apšvietimas, spalvų filtrai ir elektrodai. Skystieji kristalai kontroliuoja per juos sklindančią šviesą, foninis apšvietimas suteikia šviesos šaltinį, spalvų filtrai sukuria skirtingas spalvas, o elektrodai naudoja elektros srovę, kad manipuliuotų kristalais.

Kl .: Kaip veikia LCD foninis apšvietimas?

A: Skystųjų kristalų ekrano foninis apšvietimas paprastai yra šaltojo katodo fluorescencinė lempa (CCFL) arba šviesos diodų (LED) masyvas. Jis apšviečia skystuosius kristalus iš užpakalio, leisdamas jiems kontroliuoti prasiskverbiančios šviesos kiekį ir sukurti vaizdą.

Klausimas: Ar LCD ekranai gali rodyti spalvas?

A: Taip, LCD gali rodyti spalvas. Jie naudoja spalvų filtrus kartu su skystaisiais kristalais norimoms spalvoms gauti. Kiekvienas ekrano pikselis susideda iš trijų subpikselių: raudonos, žalios ir mėlynos, kurias galima valdyti atskirai, kad būtų sukurta plati spalvų paletė.

Kl.: Kokie yra LCD pranašumai, palyginti su senesnėmis ekrano technologijomis, tokiomis kaip katodinių spindulių vamzdis (CRT)?

A: LCD turi keletą pranašumų, palyginti su senesnėmis ekranų technologijomis, tokiomis kaip CRT. Skystųjų kristalų ekranai yra plonesni, lengvesni ir efektyvesni. Jie taip pat gamina mažiau šilumos, turi geresnę vaizdo kokybę ir siūlo platesnį žiūrėjimo kampą.

Klausimas: Ar LCD ekranai gali būti lengvai pažeisti?

A: LCD ekranai paprastai yra trapesni nei jų stikliniai analogai, pavyzdžiui, katodinių spindulių vamzdžių (CRT) monitoriai. Jie gali būti jautrūs fizinei žalai, jei yra veikiami per didelio slėgio ar smūgio. Svarbu su LCD ekranais elgtis atsargiai ir nespausti tiesiai ant paviršiaus.

Kl .: Ar galiu išvalyti skystųjų kristalų ekraną naudojant bet kokį valymo tirpalą?

A: Ne, neturėtumėte naudoti stiprių valymo tirpalų arba purkšti skysčio tiesiai ant ekrano. Vietoj to naudokite minkštą, nepūkuotą šluostę, šiek tiek sudrėkintą vandeniu arba specialiu skystųjų kristalų ekrano valymo tirpalu. Švelniai nuvalykite ekraną sukamaisiais judesiais, kad pašalintumėte dėmes ar pirštų atspaudus.

Kl.: Kuo skiriasi skystųjų kristalų ekranai ir organinių šviesos diodų (OLED) ekranai?

A: LCD ir OLED yra dvi skirtingos ekrano technologijos. LCD ekranai naudoja foninį apšvietimą ir skystuosius kristalus, kad valdytų šviesą, o OLED ekranuose naudojami organiniai junginiai, kurie skleidžia šviesą, kai veikia elektros srovė. OLED ekranai gali pasiekti gilesnę juodą spalvą ir pasiūlyti geresnį kontrasto santykį, tačiau jie gali būti brangesni ir gali nukentėti dėl ekrano perdegimo.

Kl.: Ar skystųjų kristalų ekranus galima naudoti lauke?

A: LCD galima naudoti lauke, tačiau jų matomumą gali paveikti aplinkos šviesa. Skystųjų kristalų ekranų apšvietimas nėra toks ryškus kaip saulės šviesa, todėl ekranas gali atrodyti silpnesnis ir sunkiau įskaitomas tiesioginiuose saulės spinduliuose. Kai kuriuose skystųjų kristalų ekranuose yra apsaugos nuo akinimo dangų arba didesni ryškumo nustatymai, siekiant pagerinti matomumą lauko aplinkoje.

Esame profesionalūs LCD gamintojai ir tiekėjai, teikiantys individualias paslaugas. Nedvejodami nusipirkite kokybišką LCD iš mūsų gamyklos.
