TFT LCD
Įkurta 2012 m., „Shenzhen Enrich Electronics Co., Ltd“ yra išmaniųjų terminalų LCD ekranų, integruojančių mokslinius tyrimus ir plėtrą, projektavimą, gamybą, pardavimą ir aptarnavimą, gamintoja ir sprendimų tiekėja. Esame įsipareigoję gaminti vienspalvį LCD ekraną, įskaitant segmentinį LCD, grafinį LCD ir spalvotą TFT LCD, OLED ekraną.
Viso-diapazono TFT spalvoti ekranai 0,42–5,5 colio
0,42 colio TFT LCD
0,85 colio TFT LCD
0,9 colio TFT LCD
0,96 colio TFT LCD
0,99 colio TFT LCD
1,06 colio TFT LCD
1,09 colio TFT LCD
1,14 colio TFT LCD
1,28 colio TFT LCD
1,3 colio TFT LCD
01
1,44 colio TFT LCD
1,45 colio TFT LCD
1,47 colio TFT LCD
1,54 colio TFT LCD
1,68 colio TFT LCD
1,77 colio TFT LCD
1,8 colio TFT LCD
1,83 colio TFT LCD
1,99 colio TFT LCD
2,0 colio TFT LCD
02
2,01 colio TFT LCD
2,1 colio TFT LCD
2,4 colio TFT LCD
2,51 colio TFT LCD
2,76 colio TFT LCD
2,8 colio TFT LCD
2,83 colio TFT LCD
2,86 colio TFT LCD
3,2 colio TFT LCD
3,5 colio TFT LCD
03
3,95 colio TFT LCD
3,97 colio TFT LCD
3,98 colio TFT LCD
4,3 colio TFT LCD
4,45 colio TFT LCD
4,95 colio TFT LCD
4,96 colio TFT LCD
5,5 colio TFT LCD
04
Pritaikomos TFT LCD parinktys
TFT LCD galime konfigūruoti įvairiais būdais. Čia yra dažniausiai siūlomi sprendimai:
Dydis, forma ir skiriamoji geba:už viską, ko jums reikia.
Jutiklinio ekrano galimybės:
Padarykite savo ekraną interaktyvų įtraukdami jutiklinį ekraną. Apskritai jutiklinio ekrano technologija gali pagerinti vartotojo patirtį ir bendrą prieinamumą.
Ryškumas:
Padarykite savo ekraną matomą saulės šviesoje. Nesvarbu, ar esate patalpoje, lauke ar esant silpnam apšvietimui, tinkinami ryškumo nustatymai užtikrina geriausią matomumą.
Sąsajos parinktys:
Sklandžiai prisijunkite prie kitų įrenginių. Pasirinkite iš daugybės sąsajos parinkčių, tokių kaip HDMI, MIPI DSI, LVDS, TTL, RGB ir SPI, kad atitiktų jūsų ryšio poreikius.
Specializuotos dangos:
Kad pagerintumėte matomumą ir patvarumą, užtepkite tokias dangas kaip nuo -akinimo arba nuo -pirštų atspaudų. Taip ekranas atrodys ryškus.
Montavimo ypatybės:
Integruokite savo TFT ekraną į korpusą, įtraukdami tvirtinimo ypatybes, kad gautumėte patvarų sprendimą, kurį lengva surinkti jūsų gamybos linijoje.
Dangos stiklas ir objektyvas:
Vienas iš labiausiai pritaikytų TFT komponentų, dangtelio stiklą galima modifikuoti, kad jis atitiktų jūsų gaminį, nesvarbu, ar jums reikia unikalaus dydžio, formos, kietumo ar spausdinimo, dangtelį galima pritaikyti pagal jūsų paskirtį.
Kodėl verta rinktis mus
Tinkinimo paslauga
Siūlome labai individualizuotas pritaikymo paslaugas, kruopščiai kurdami ir pritaikydami kiekvieną gaminį, kad jis atitiktų konkrečius klientų poreikius, užtikrinant, kad kiekviena prekė atitiktų jų unikalius poreikius.
Kokybės kontrolė
Įdiegėme griežtą kokybės kontrolės sistemą, pagal kurią visi produktai prieš išsiunčiant yra kelis kartus griežtai tikrinami ir senėjimo bandymai, siekiant užtikrinti, kad jie yra stabilūs, patikimi ir atitinka pramonės standartus.
Pažangi įranga
Mūsų įmonė turi moderniausius--gamybos įrenginius ir didelę gamybos erdvę, kurioje yra 9 COG sujungimo linijos, 8 LCD modulių surinkimo linijos, 10 foninio apšvietimo surinkimo linijų, 6 COB sujungimo linijos, 10 automatinių TFT modulių gamybos linijų, 8 automatinės, 1 SMT gamybos linijos ir poliarizatoriaus gamybos linijos. aukštos kokybės{10}}gamybos procesai.
Profesionali komanda
Turime patyrusią inžinierių komandą, turinčią didelę patirtį įvairiose{0}}domenų srityse ir technines galimybes, galinčią teikti profesionalias technines konsultacijas ir visapusiškus sprendimus įvairių pramonės šakų klientams.
TFT LCD specifikacija
|
Dydis: |
2,4 colio įstrižainė |
|
Ekrano formatas: |
262K spalvų; 240x320 pikselių |
|
Ekrano tipas: |
Standartinis |
|
Ekrano režimas: |
Perduodantis |
|
Optimalus vaizdas: |
6:00 |
|
Jutiklinis ekranas: |
Nėra |
|
Kontūras P x P x A: |
42,8 mm x 59,91 mm x 2,55 mm |
|
Žiūrėjimo plotas L x P: |
37,72 mm x 49,96 mm |
|
Aktyvi sritis L x P: |
36,72 mm x 48,96 mm |
|
Maitinimo įtampa: |
3.3V |
|
Šviesumas: |
350 nitų |
|
Sąsaja: |
8 bitų arba 16 bitų lygiagreti (8080-II serija) |
|
Suderinamumas: |
Arduino ir panašios kūrimo plokštės |
|
Ryšio tipas: |
40 kontaktų FFC ZIF |
|
Darbinė temperatūra: |
-20 laipsnių ~ 70 laipsnių |
|
Laikymo temperatūra: |
-30 laipsnių ~ 80 laipsnių |
|
Įmontuotas{0}}montuojamas: |
Nėra |
|
Integruotas{0}}EMI ekranavimas: |
Nr |
TFT LCD elektrinės charakteristikos
|
Prekė |
Simbolis |
Min |
Tip |
Maks |
Vienetas |
|
Logikos maitinimo įtampa |
VCC |
3.0 |
3.3 |
3.6 |
V |
|
Maitinimo įtampa |
AVDD |
10.2 |
10.4 |
10.6 |
V |
|
Maitinimas srovei |
VCC =3.3V |
- |
7.5 |
15 |
mA |
|
Maitinimo įtampa |
VGH |
14.5 |
15.0 |
15.5 |
V |
|
Maitinimo įtampa |
VGL |
-10.5 |
-10 |
-9.5 |
V |
|
Įvesties signalo įtampa |
VCOM |
3.54 |
4.04 |
4.54 |
V |
|
Maitinimas AVDD srovei |
IADD |
- |
25 |
- |
mA |
|
Maitinimo VGH srovė |
IGH |
- |
0.2 |
- |
mA |
|
Maitinimo VGL srovė |
IGL |
- |
0.2 |
- |
mA |
|
Power VCOM for Current |
ICOM |
- |
0.7 |
- |
mA |
TFT LCD tipai
TFT LCD ekranai
TFT skystųjų kristalų ekranai yra spalvoti skystųjų kristalų ekranai, suteikiantys ryškias, ryškias spalvas ir galimybę rodyti greitą animaciją, sudėtingą grafiką ir pasirinktinius šriftus su skirtingomis jutiklinio ekrano parinktimis.
TFT LCD jutikliniai skydeliai
TFT LCD jutiklinis skydelis yra TFT LCD ekranas su talpiniu jutikliniu skydeliu (CTP), kuris skiriasi nuo tradicinio varžinio prisilietimo, tft talpinis jutiklinis ekranas yra su kelių{0}}lietimo funkcija, o varžinis lietimas yra tik su vieno-lietimo funkcija.
TFT LCD savybės
Puikus spalvotas ekranas.Aukščiausios klasės spalvų kontrasto, aiškumo ir ryškumo nustatymai, kuriuos galima reguliuoti, kad atitiktų konkrečius taikymo reikalavimus.
Prailgintas{0}}pusėjimo laikas.TFT LCD gali pasigirti daug ilgesniu
TFT LCD gali turėti varžinius arba talpinius jutiklinius skydelius.Resistive paprastai yra standartas, tačiau taip pat galite pasirinkti talpinį, kuris yra suderinamas su dauguma šiuolaikinių išmaniųjų telefonų ir kitų įrenginių.
TFT LCD siūlo išskirtinį kraštinių santykio valdymą.Kraštinių santykio valdymas prisideda prie geresnio vaizdo aiškumo ir kokybės, nes suskirsto šaltinio vaizdo pikselių skaičių, palyginti su raiškos taškais ekrane.
TFT LCD ekrane nebūna vaizdo šešėlių.Taip yra, kai judantis vaizdas ar objektas ekrane seka neryškius pikselius, primenančius vaiduoklį.
TFT LCD yra neįtikėtinai universalūs.Siūlo daugybę skirtingų sąsajos parinkčių, kurios yra suderinamos su įvairiais įrenginiais ir atitinka visų vartotojų technines galimybes.

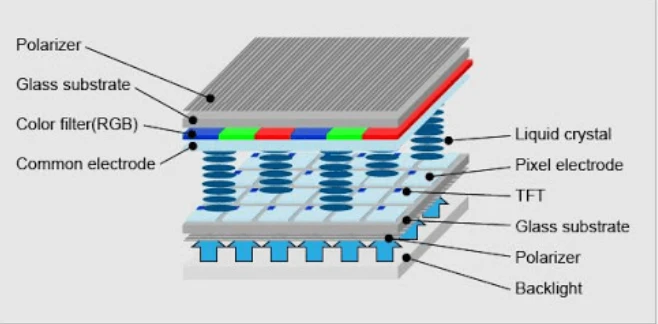

TFT LCD yra sudarytas iš trijų pagrindinių sluoksnių. Du sumuštiniai sluoksniai susideda iš stiklo pagrindo, nors viename yra TFT, o kitame yra RGB arba raudonai žaliai mėlynas spalvų filtras. Sluoksnis tarp stiklo sluoksnių yra skystųjų kristalų sluoksnis.
Individualizuotų TFT LCD ekranų taikymas
Buitinė elektronika
Automobilių ekranai
Pramoniniai pritaikymai
Medicinos prietaisai
Mažmeninė prekyba ir reklama
Prašome atsiųsti mums savo pradinį piešimo popierių, pavyzdžius ar nuotraukas; Jei neturite šios informacijos, praneškite man savo idėją.
Tada pateiksime sprendimą ir įvertinsime kainą. (Dydis neturės įtakos pasirinktiniams mokesčiams, bet turės įtakos vieneto kainai.)
Derėtis dėl techninių duomenų ir pateiksime tikslią kainą.
Jūs nustatote individualius mokesčius.
Mūsų inžinierius projektuojaTFT LCDpiešimas jūsų patvirtinimui per 1-3 dienas.
Nauji mėginiai bus baigti per 15-20 dienų.
Patvirtinus mėginius, nuoširdžiai sveikiname masinę gamybą.
Pakavimas
LCD gamybos proceso schema
Praturtinkite, palengvinkite LCD naudojimą
Sertifikatas
