1,47 colio TFT LCD ekranas



ENH-TV0147A002 Aprašymas

Pagrindinė produkto informacija

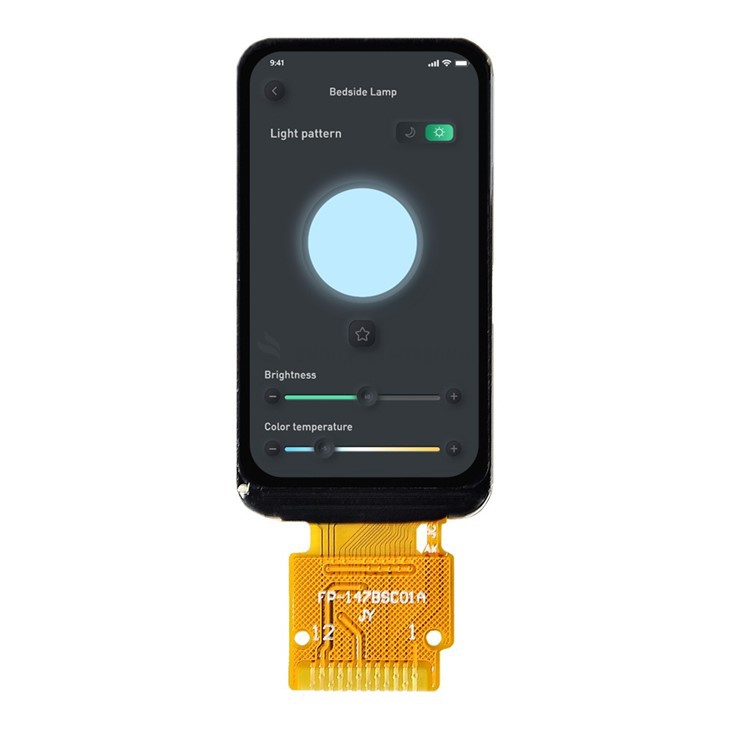

The1,47 colio TFT LCD ekranasyra kompaktiškas, didelio našumo{0}}rodymo modulis, sukurtas programoms, kuriose vietos yra labai daug, tačiau vaizdo kokybė negali būti pažeista. Šiame modelyje yra 1,47 colio įstrižainės IPS (plokštumos perjungimo) skydelis, turintis pralaidų, paprastai juodą dizainą. Jo skiriamoji geba yra 172 horizontalių RGB taškų x 320 vertikalių pikselių, todėl tekstas yra aiškus ir detali grafika. Vairuotojo IC yra plačiai naudojamas ST7789V3, kuris siūlo puikų bibliotekos palaikymą visose populiariose mikrovaldiklių platformose. Sąsaja yra 4 laidų SPI (4 SPI), kuriai reikia tik kelių įvesties / išvesties kaiščių, kad veiktų visapusiškai. Kalbant apie fizinius matmenis, kontūro dydis yra 19,39 mm (plotis) x 36,28 mm (aukštis) x 1,46 mm (storis), o aktyvaus ekrano plotas yra 17,39 mm x 32,35 mm. Ekranas patikimai veikia temperatūros diapazone nuo -20 laipsnių iki +70 laipsnių ir gali būti saugomas nuo -30 laipsnių iki +80 laipsnių. Dėl itin kompaktiškos formos ir žiūrėjimo visu kampu tai1,47 colio TFT LCD ekranasidealiai tinka nešiojamiems prietaisams, išmaniesiems laikrodžiams, nešiojamiems medicinos instrumentams, rankiniams pramoniniams skaitikliams ir mažos buitinės technikos valdymo pultams.



Produkto savybės ir privalumai

Dėl IPS technologijos ekranas užtikrina vienodas spalvas ir kontrastą bet kuria kryptimi - iki 80 laipsnių visomis kryptimis -, todėl jis puikiai skaitomas net žiūrint iš kraštutinių kampų, o tai yra esminis reikalavimas nešiojamiems ant riešo prietaisams ir rankiniams įrankiams. ST7789V3 tvarkyklės IC yra brandi ir plačiai palaikoma, su paruoštomis naudoti bibliotekomis, skirtomis Arduino GFX, LVGL, Adafruit grafikai ir daugeliui kitų struktūrų, drastiškai sumažinančių kūrimo laiką. 4-SPI sąsaja naudoja tik nuo keturių iki šešių kaiščių (įskaitant maitinimą ir įžeminimą), o tai idealiai tinka ribotų išteklių turintiems mikrovaldikliams, tokiems kaip ESP32, STM32 ir Raspberry Pi Pico. 172 × 320 pikselių ekranas pasiekia maždaug 250 PPI pikselių tankį, pakankamai ryškų mažoms vartotojo sąsajoms, tokioms kaip laikrodžių ciferblatai, duomenų prietaisų skydeliai ir meniu sistemos. Itin siauras rėmelis (apie 1 mm) kartu su užapvalintais kampais suteikia modernią, aukščiausios kokybės išvaizdą bet kuriam galutiniam produktui. Be to, darbinės temperatūros diapazonas nuo -20 laipsnių iki +70 laipsnių užtikrina patikimą veikimą lauke žiemą arba pramoninės įrangos viduje. Mažas energijos suvartojimas - su 3,3 V loginiu lygiu ir PWM valdomu foniniu apšvietimu.1,47 colio TFT LCD ekranasnatūralus pasirinkimas nešiojamiesiems įrenginiams su baterijomis.



Produkto taikymo sritys

Šio ekrano universalumas leidžia jį aptarnauti keliose pramonės šakose. Nešiojamoje technologijoje tai yra standartinis išmaniųjų laikrodžių ir kūno rengybos stebėjimo priemonių, taip pat išmaniųjų apyrankių ir sveikatos stebėjimo apyrankių dydis. Medicinos prietaisams jis puikiai tinka kraujospūdžio matuokliams, gliukozės matuokliams, nešiojamiems EKG prietaisams ir pacientų stebėjimo sistemoms, kur labai svarbu aiškiai ir patikimai vizualizuoti duomenis. Išmaniųjų namų ir daiktų interneto sektoriuje ekraną galima rasti išmaniųjų termostatų skyduose, kavos aparatuose, oro valytuvuose ir išmaniųjų namų šliuzų ekranuose. Pramoninės ir įterptosios programos apima rankinius bandymo prietaisus, POS terminalus, brūkšninių kodų skaitytuvus ir žmogaus ir mašinos sąsajos (HMI) skydelius. „Pasidaryk pats“ elektronikos projektams -, pvz., mini žaidimų konsolėms, meteorologinėms stotims ir skaitmeniniams laikrodžiams -, taip pat naudingas kompaktiškas ekranas ir paprastas integravimas.



Prekės detalės vitrina

Žvelgiant iš mechaninės perspektyvos, modulio matmenys yra tik 19,39 mm x 36,28 mm, aktyvus plotas yra 17,39 mm x 32,35 mm, o svoris - maždaug 2,7 gramo. 8 kontaktų FPC jungtis suteikia aiškų kontaktą: 1 kontaktas yra įžeminimas (GND), 2 kontaktas yra 3,3 V maitinimas (VCC), 3 kaištis yra SPI laikrodis (SCL), 4 kaištis yra SPI duomenys (SDA/MOSI), 5 kaištis atstatomas (RES, aktyvus žemas), 6 kaištis yra duomenų / komandų pasirinkimas (DC), kaištis 7 yra lusto parinkimas (CS, 7) yra lusto parinkimas (CS, 7). PWM pritemdymas. Teikiame pilną bibliotekos palaikymą ir pavyzdinį kodą Arduino, ESP32, STM32 ir Raspberry Pi platformoms, įskaitant laidų schemas ir inicijavimo sekas su kiekvienu pavyzdiniu užsakymu.



 Produktų sertifikatai ir kokybės užtikrinimas

Mūsų gamykla turi ISO9001 sertifikatą, o ekranas visiškai atitinka RoHS ir atitinka pasaulinius aplinkos saugos standartus. Kiekvienam moduliui prieš išsiunčiant atliekamas 100% elektrinis patikrinimas, siekiant užtikrinti, kad nebūtų jokių defektų. Suteikiame gaminiui 12 mėnesių garantiją dėl gamybos defektų ir įsipareigojame gamybos klientams užtikrinti mažiausiai 10 metų tiekimo tęstinumą.



Tinkinimo paslaugos

Kaip gamintojas tiesiogiai gamykloje, siūlome plačias pritaikymo galimybes. Tai apima pasirinktinį logotipo spausdinimą ant FPC arba dengiamojo stiklo, FPC dizaino modifikacijas (smeigtukas, ilgis, jungties tipas), talpinio jutiklinio skydelio integravimą, ryškumo lygio reguliavimą, alternatyvias sąsajos konfigūracijas (SPI, RGB arba MCU) ir išplėstinius darbinės temperatūros diapazonus. Minimalus tinkinimų užsakymo kiekis paprastai svyruoja nuo 1 000 iki 3 000 vienetų, priklausomai nuo sudėtingumo. Laukiami užsakymai nuo 1 iki 10 vienetų, kad būtų galima išbandyti ir patvirtinti prieš pradedant masinę gamybą.



Paruošta integruoti1,47 colio TFT LCD ekranasį kitą produktą? Susisiekite su mūsų inžinierių komanda dėl techninės konsultacijos arba paprašykite pavyzdžio, kad pradėtumėte kurti.







● OEM ir ODM ● NĖRA MOQ ● PAVYZDŽIAI SANDĖLĖJE ● BANDYMO PLOKŠTA PASIRENKAMA

















SPECIFIKACIJOS

ITEM	MATMENYS	VIENETAS
Dydis	1.47	colio
Kontūro matmenys	19.39x36.28x1.46	mm
Darbinė temperatūra	-20 laipsnių - +70 laipsnis	laipsnį
Laikymo temperatūra	-30 laipsnių - +80 laipsnis	laipsnį
Rezoliucija	172x320
