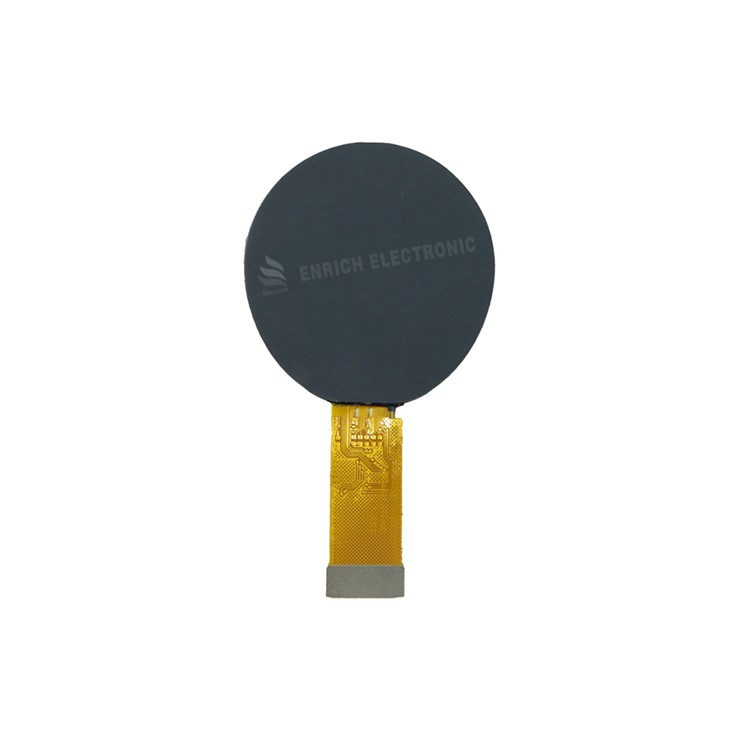

1,46 colio apvalus TFT LCD modulis

ENH-TV0146A003Aprašymas



1. Produkto specifikacijos ir taikymo scenarijai

Techniniai parametrai

LCD dydis:1,46 colio (įstrižainė)

Skydelio tipas:IPS (in-plokštumos perjungimas)

Rezoliucija:360 × 360 pikselių (RGB juosta)

Spalvų skaičius:262K (18 bitų)

Žiūrėjimo kryptis: Nemokamas (įprastai 85/85/85/85 laipsniai)

Skydelio aktyvi sritis:36,94 × 36,94 mm

Vairuotojo IC:ST77916

Modulio metmenys: skiriasi pagal FPC konfigūraciją (įprastai 39,24 × 41,01 × 1,60 mm)

Sąsaja:QSPI (taip pat galimas 4 eilučių SPI)

Smeigtukų skaičius:12 kaiščių (QSPI versija)

Darbinė įtampa:2.8V – 3.3V

Darbinė temperatūra:-20 laipsnių ~ +70 laipsnis

Laikymo temperatūra:-30 laipsnių ~ +80 laipsnis

Parametrų analizė ir taikymas

360 × 360 skiriamoji geba, esant 1,46{10}}colio įstrižainei, užtikrina maždaug 170 PPI pikselių tankį, o tai suteikia pakankamai aiškumo 8 taškų tekstui ir detaliems grafiniams elementams įprastais dėvimų ir delninių įrenginių žiūrėjimo atstumais (30–50 cm). Kraštinių santykis 1:1 ypač tinka apvaliems laikrodžių ciferblatams, radialinėms meniu sistemoms ir būsenos indikatoriams, kuriems naudingas simetriškas vartotojo sąsajos išdėstymas.

ST77916 tvarkyklės IC yra plačiai naudojamos ST7789 serijos atnaujinimas. Jis palaiko išskirtinai platų sąsajų portfelį, įskaitant MCU 8-bit, RGB 6 bitų, SPI, QSPI ir MIPI DSI. Šis sąsajos lankstumas leidžia dizaineriams pasirinkti optimalią ryšio schemą pagal mikrovaldiklio galimybes ir kontaktų biudžetą. Integruota lusto GRAM pašalina išorinių kadrų buferių poreikį, todėl sumažėja bendras MK kaina ir PCB sudėtingumas.

IPS skydelis su laisva žiūrėjimo kryptimi užtikrina nuoseklų spalvų tikslumą ir kontrastą 85-laipsnių kampais visomis kryptimis. Tai yra esminis reikalavimas ant riešo pritvirtintiems įrenginiams,{3}}kuriems naudotojo žiūrėjimo kampas nuolat kinta, taip pat valdymo pultams, sumontuotiems ne idealiose žiūrėjimo vietose.

Taikymo scenarijai apima:

Išmanieji laikrodžiai ir kūno rengybos stebėjimo priemonės: 1,46 colio skersmuo suteikia pakankamai rodymo ploto laikui, pranešimams, širdies ritmo duomenims ir kūno rengybos metrikoms, išlaikant patogų riešo profilį. 360 × 360 skiriamoji geba suteikia ryškų tekstą ir detalius laikrodžio ciferblatus.

Išmaniųjų namų sukamieji rankenėlės ekranai: Apvalios formos faktorius sklandžiai integruojamas su fiziniais sukamaisiais kodavimo įrenginiais. IPS žiūrėjimo kampai užtikrina skaitymą iš bet kurios įrenginio padėties.

Pramoniniai HMI: Rankiniai programavimo terminalai, pakabinami valdikliai ir nešiojama bandymo įranga pasižymi kompaktišku dydžiu ir plačiu darbinės temperatūros diapazonu (nuo -20 laipsnių iki +70 laipsnių).

Medicinos prietaisai: Rankiniai diagnostikos įrankiai, pacientų stebėjimo sąsajos ir nešiojamieji analizatoriai priklauso nuo ekrano skaitomumo ir mažo energijos suvartojimo.

Automobiliai:Antrinės rinkos klimato valdymo pultai, sėdynių reguliavimo sąsajos.

2. Pagrindinės savybės ir funkciniai pranašumai

ST77916 tvarkyklė su QSPI sąsaja-- ST77916 tvarkyklės IC palaiko QSPI sąsajos veikimą didesniu pralaidumu nei standartinis 4 eilučių SPI. Šis pralaidumo pranašumas reiškia sklandesnius vartotojo sąsajos perėjimus ir sumažintą atvaizdavimo delsą, o tai ypač svarbu sukamosios rankenėlės sąsajose, kur tikimasi tiesioginio vaizdo grįžtamojo ryšio. Vairuotojas palaiko 262 000 spalvų ir turi lusto GRAM, kuri pašalina išorinio kadrų buferio reikalavimus.

12 kontaktų QSPI dizainas-- QSPI-1 kanalo konfigūracijai reikia tik 12 kontaktų, o tai žymiai sumažina PCB nukreipimo sudėtingumą, palyginti su 16–24 kontaktų alternatyvomis. Naudojant ribotą erdvę, pvz., išmanius žiedus ir kompaktiškus nešiojamus prietaisus, šis smeigtukų skaičiaus sumažinimas gali būti skirtumas tarp įmanomo išdėstymo ir lentos persukimo.

IPS technologija su nemokama žiūrėjimo kryptimi-- IPS skydelis užtikrina vienodas spalvas ir kontrastą bet kokiu žiūrėjimo kampu (85/85/85/85 laipsnių). Tai ne rinkodaros teiginys, o patikrinta specifikacija, užtikrinanti skaitomumą, neatsižvelgiant į tai, kaip galutinis įrenginys yra orientuotas vartotojo atžvilgiu.

262K spalvų gylis-- 18-Bit spalvos gylis suteikia 262 144 skirtingas spalvas, kurių pakanka raiškiai vartotojo sąsajos grafikai, nuotraukų-kokybės vaizdams ir skaitomam teksto perteikimui įvairiuose fono ir priekinio plano spalvų deriniuose.

Įtaisyta{0}}GRAM-- ST77916 integruota GRAM talpina visą 360 × 360 kadrų buferį viduje, todėl nebereikia išorinių RAM lustų ir sumažėja sistemos sąnaudos.

Pailginta darbinė temperatūra-- Šis modulis, skirtas naudoti nuo -20 laipsnių iki +70 laipsnių ir saugoti nuo -30 laipsnių iki +80 laipsnių, yra tinkamas pramoninėms ir lauko reikmėms, kuriose yra ekstremalios temperatūros.

RoHS atitiktis-- Visos medžiagos atitinka RoHS aplinkosaugos standartus, užtikrindamos atitiktį pasauliniams elektronikos reglamentams.

3. Taikymo sritys

1,46 colio apvalus TFT LCD modulis aptarnauja šiuos pramonės sektorius:

Išmanieji nešiojami-- Išmanieji laikrodžiai, kūno rengybos stebėjimo priemonės ir išmanieji žiedai. 1,46 colio skersmuo su 360 × 360 raiška tapo standartine vidutinės klasės ir aukščiausios kokybės išmaniųjų laikrodžių konfigūracija. Ekranas naudojamas komerciniuose produktuose, tokiuose kaip Joyroom JR FC2 Pro (1,46 colio apskritas ekranas, 360 × 360 raiška, 2,5D didelio pralaidumo stiklas) ir ESP32-S3 pagrindu sukurta CrowPanel kūrimo plokštė (360 × 360 IPS apvalus ekranas su talpine sąveika ir sukamąja rankenėle).

Išmanieji namai-- Sukamųjų rankenėlių sąsajos termostatams, išmaniesiems kavos aparatams, oro valytuvams ir prietaisų valdikliams. Apvalus formos faktorius susilieja su fiziniu rankenėlės judesiu, o IPS žiūrėjimo kampas užtikrina skaitymą iš įvairių padėčių aplink įrenginį.

Pramonės kontrolė- Rankiniai HMI pakabukai, PLC programavimo terminalai ir nešiojama testavimo įranga. Nuo -20 laipsnių iki +70 laipsnių veikimo diapazonas palaiko gamyklos grindų aplinką, o kompaktiškas dydis tinka ergonomiškiems rankiniams korpusams.

Medicinos prietaisai-- Rankiniai diagnostikos įrankiai, pacientų monitoriai ir nešiojamieji analizatoriai. Didelės skiriamosios gebos ekranas leidžia aiškiai pateikti paciento duomenis, o mažas energijos suvartojimas palaiko konstrukcijas, veikiančias su baterijomis.

Automobilių antrinė rinka-- Klimato valdymo pultai, sėdynių reguliavimo sąsajos ir transporto priemonės informacijos ekranai. Apvalios formos faktorius suteikia dizaino lankstumo, kai reikia montuoti prietaisų skydelį.

Buitinė elektronika- Nešiojamieji medijos leistuvai, išmanieji nuotolinio valdymo pultai ir mokymo įrenginiai.

4. Išsami informacija apie gaminį ir vaizdinės savybės

FPC konfigūracija-- Standartiniame modulyje naudojamas 12 kontaktų, 0,5 mm žingsnio FPC su paauksuotomis trinkelėmis ir sustiprintu standikliu. QSPI-1 kanalo sąsaja supaprastina aparatinės įrangos ryšį, išlaikant pakankamą duomenų pralaidumą 360 × 360 raiškai esant 60 kadrų per sekundę greičiui. Numatytoji FPC išėjimo kryptis yra pritaikoma pagal kliento korpuso reikalavimus.

Foninio apšvietimo dizainas-– Įprastas ryškumas svyruoja nuo 300 iki 450 cd/m², atsižvelgiant į konkretų gaminio variantą. Galimos didelio ryškumo iki 1000 cd/m² versijos, skirtos lauke ir ryškiai apšviestoms aplinkoms. Foninio apšvietimo srovė yra maždaug 40–60 mA esant 3,0 V įtampai.

Mechaninis integravimas-- Skydelio aktyvioji sritis yra 36,94 × 36,94 mm. Modulio kontūro matmenys yra maždaug 39,24 × 41,01 × 1,60 mm standartinėms konfigūracijoms, o variantai priklauso nuo FPC ilgio ir jungties tipo. Išsamūs 2D ir 3D mechaniniai brėžiniai pateikiami su kiekvienu siuntos pavyzdžiu.

Paviršiaus apdorojimas-- Į poliarizatorių standartiškai įtraukta apsauga nuo akinimo, kad sumažintų atspindžius esant ryškiam viršutiniam apšvietimui. Blizgančią apdailą galima įsigyti kaip pasirinktinę parinktį programoms, kuriose pirmenybė teikiama maksimaliam ryškumui.

Talpinio prisilietimo parinktis-- Talpinio jutiklinio skydelio (CTP) integravimas galimas naudojant CST816D arba FT3267 valdiklius. Talpinė jutiklinė perdanga prie bendro modulio storio padidina maždaug 0,6–0,8 mm. CTP sąsają galima sukonfigūruoti taip, kad būtų bendrai naudojama ta pati FPC jungtis arba būtų naudojamas atskiras ryšys, atsižvelgiant į sistemos architektūros reikalavimus.

5. Kokybės užtikrinimas

Patikimumo testavimas

Veikimas aukštoje temperatūroje (+70 laipsnis):72 valandos, nėra mirgėjimo ar spalvų pokyčio

Laikymas žemoje temperatūroje (-30 laipsnių): 168 valandos, be stiklo įtrūkimų ar delaminacijos

Atsparumas drėgmei (40 laipsnių / 85 % santykinis drėgnis):96 valandos, nėra kondensato ar funkcinių sutrikimų

FPC lankstumo testas: 1 000 ciklų 5 mm spinduliu, be pėdsakų tęstinumo

Foninio apšvietimo gyvenimas: Tipiškas nepertraukiamas veikimas daugiau nei 20 000 valandų arba lygus jai

Sertifikatai

Atitinka RoHS-– Medžiagos be švino

Atitinka REACH- Atitinka ES cheminės saugos standartus

ISO 9001:2015-- Kokybės vadybos sistema sertifikuota

ISO 14001:2015-- Aplinkosaugos vadybos sistema sertifikuota

6. Tinkinimo paslaugos

Kaip gamyklinis{0}}tiesioginis gamintojas, siūlome šias tinkinimo parinktis:

FPC pritaikymas- Ilgio modifikacija (20–200 mm), išėjimo kryptis (apačia, šoninė arba pasirinktinis kampas), jungties tipas (ZIF, kaiščio antraštė arba pasirinktiniai litavimo padėklai), tvirtinimo angos ir auksinio piršto matmenys. Tinkinti FPC įrankiai reikalauja 3–4 savaičių ir vienkartinio{6}}NRE mokesčio.

Palieskite skydelio integravimas- Talpinis prisilietimas (CTP), naudojant CST816D arba FT3267 valdiklius, arba varžinis prisilietimas (RTP). CTP prie bendro storio prideda maždaug 0,6–0,8 mm. Galimi optinio sujungimo arba oro tarpo variantai.

Dangtis stiklas- Grūdinto stiklo lęšis su anti-apspindinčia danga, anti-pirštų atspaudų danga arba šilko-atspaudais (logotipais, krašteliais ar mygtukų legendomis). Individualiems stiklo įrankiams pagaminti reikia 4–5 savaičių.

Ryškumas ir foninis apšvietimas- Standartinis 300–450 cd/m². Galimos didelio-ryškumo iki 1000 cd/m² versijos, skirtos saulės šviesoje{6}}skaitytoms programoms.

Sąsajos variantai- QSPI yra standartinis. Alternatyvios sąsajos apima 4 eilučių SPI, 8 bitų lygiagrečią MCU ir MIPI DSI (1 juosta).

Darbinės temperatūros pratęsimas- Išplėstas diapazonas iki -30 laipsnių ~ +80 laipsnių veikimas (standartinis: -20 laipsnių ~ +70 laipsnis ).

Minimalus užsakymo kiekis :

Standartiniai moduliai (be pritaikymo): 1000 vienetų

Individualizuoti moduliai: 3000 vienetų (mažesnis MOQ gali būti derinamas bandomiesiems projektams)

Užsakymų pavyzdžiai: 1–5 vnt., nominalus imties mokestis (grąžinamas pagal gamybos užsakymą)

Įprastas pristatymo laikas: 2-5 savaitės







● OEM ir ODM ● NĖRA MOQ ● PAVYZDŽIAI SANDĖLĖJE ● BANDYMO PLOKŠTA PASIRENKAMA

















SPECIFIKACIJOS

ITEM	MATMENYS	VIENETAS
Dydis	1.46	colio
Kontūro matmenys	39.3x40.71x1.6	mm
Darbinė temperatūra	-20 laipsnių - +70 laipsnis	laipsnį
Laikymo temperatūra	-30 laipsnių - +80 laipsnis	laipsnį
Rezoliucija	360x360
